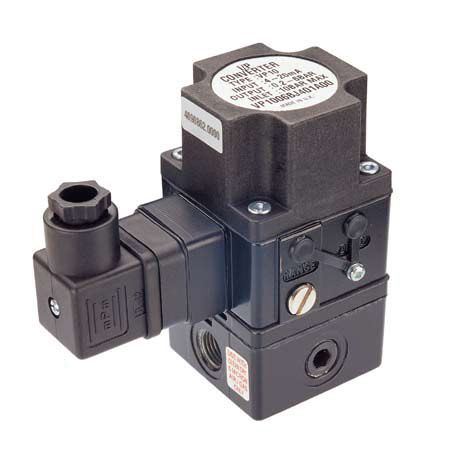

VP10系列比例壓力控制閥 VP10系列比例壓力控制閥特點： VP10系列
比例壓力控制閥 G1/4 牢固可靠的比例I/P和E/P轉換器， 訂購熱線：0757-83131375
|
控制信號 輸出壓力 型號
0 ... 10 V 0,2 ... 1 VP1001BJ100A00
4 ... 20 mA 0,2 ... 1 VP1001BJ400A00
0 ... 10 V 0,2 ... 2 VP1002BJ100A00
4 ... 20 mA 0,2 ... 2 VP1002BJ400A00
0 ... 10 V 0,2 ... 4 VP1004BJ100A00
4 ... 20 mA 0,2 ... 4 VP1004BJ400A00
0 ... 10 V 0,14 ... 6 VP1006BJ101A00
4 ... 20 mA 0,14 ... 6 VP1006BJ401A00
0 ... 10 V 0,14 ... 8 VP1008BJ101A00
4 ... 20 mA 0,14 ... 8 VP1008BJ401A00
技術參數
介質：過濾精度為5μm的無油、
干燥壓縮空氣
輸出信號：
0,2～1,0 bar, 0,2 bar, 0,2～4,0 bar
(二線型)、0,14～6 bar, 0,14～8 bar
(三線型)。
流量：
最大300 l/min
耗氣量：
<4 bar：50%信號時典型值為
0,85 l/min
>4 bar：50%信號時典型值為
1,75 l/min
工作壓力：
至少比要求的最大輸出壓力范圍高
0,7 bar
環境溫度：
-40℃～+85℃
在＋2℃以下使用時，請咨詢本公司技術服務部。
安裝方式：
整體式表面安裝架特別適合立式安裝?？商峁?br />50 mm管式安裝套件。
響應時間：
<2 bar：小于0,5秒
(取決于輸入階躍信號從10%變到90%和出氣口
壓力)
>2 bar：階躍信號從10%變到90%為2秒
總誤差：
滿量程±0,5%(典型的獨立誤差包括非線性度、
磁滯、死區和重復性的綜合作用)
溫度影響：
滿量程平均值0,1%/℃，對工作范圍的影響為零
氣源氣壓靈敏度：
氣源氣壓每變化1%，滿量程輸出變化< 0,075%
故障模式：
當供電源故障時，信號降到放氣壓力。
重量：
0,825 kg
材料：
殼體：鈍化模鑄鋅，環氧樹脂涂裝
膜片：丁腈橡膠
內部：鈹銅/黃銅
噴嘴擋板和供氣閥：不銹鋼/尼龍
